冲压拉伸模拟机及模具教具 从理论到实训的桥梁

在制造业蓬勃发展的今天，冲压与拉伸工艺作为金属塑性加工的核心技术，被广泛应用于汽车、家电、航空等领域。传统的冲压拉伸教学往往局限于课本插图和视频演示，学生难以直观理解材料流动、模具结构与成形缺陷的关联。针对这一痛点，冲压拉伸模拟机及模具教具、冲压拉伸教学机以及模具教学模型等教学用模型及教具应运而生，成为连接理论与实践的理想纽带。

一、为什么需要专用的冲压拉伸教学教具？

冲压拉伸过程涉及板料夹持、凸模下行、材料塑性流动、应力应变分布等复杂现象。在真实生产线上，模具封闭、速度快，学生无法观察内部变化；而单纯依靠软件仿真，又缺乏触觉与动手体验。教学用冲压拉伸模拟机的出现，恰好填补了这一空白：

• 透明化模具设计：采用有机玻璃或高强度透明材料制作凹模、凸模及压边圈，学生可以亲眼看到板料如何被拉入凹模、起皱或开裂的全过程。
• 低速可控操作：通过手动或低速电机驱动，模拟冲压速度可在0～20mm/s内调节，便于分步讲解每个变形阶段。
• 参数可调：压边力、凸凹模间隙、圆角半径等均可快速更换或调整，帮助学生理解工艺参数对成形质量的影响。

二、主要产品类型与功能

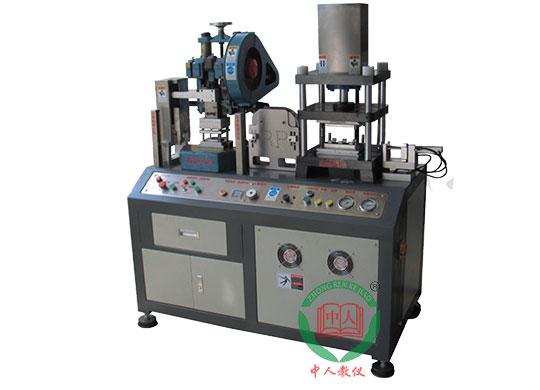

1. 冲压拉伸模拟机（教学机）

这是核心设备，通常集成小型液压或机械压力机与可视化模具。典型配置包括：

• 主机：桌面级手动／电动压力机，吨位0.5～10吨，带有压力显示和位移刻度。
• 模具组：可换装圆形、方形、复杂曲面等多种拉伸模，配备可调压边圈。
• 测量附件：网格应变分析用刻划工具、厚度千分尺、半径规等。
• 实训项目：涵盖圆筒拉伸、锥形件拉伸、翻边、胀形等基础实验，并可研究压边力对起皱的影响、拉伸系数极限等。

2. 模具教学模型

对于模具结构拆装与原理认知，模具教学模型采用剖切、透明或彩色区分的方式，展示典型冲压模具（如落料拉深复合模、连续模）的内部构造。包括：

• 全透明冲压模具模型：展示凸模、凹模、卸料板、导柱导套、弹性元件等零件的空间配合关系。
• 可拆装铝制模具：让学生亲手装卸模具，理解配合精度、压边圈作用与顶出机构。
• 动态演示模型：配备手动摇杆，缓慢运动以便观察送料、冲裁、拉伸、顶出等连续动作。

3. 配套教具与耗材

• 毛坯与试样：铝箔、薄铜片、低碳钢板等，可制成带网格的圆形坯料，便于测量应变。
• 润滑剂与工具：教学用拉伸油、毛刷、镊子、放大镜等。
• 教学软件与手册：集成动画演示、互动仿真App，配合数据记录表格，引导学生撰写实验报告。

三、教学应用与优势

将冲压拉伸模拟机及模具教具引入课堂，可以显著提升教学质量：

1. 可视化教学：抽象概念如“拉伸系数”“极限拉深高度”变为看得见、摸得着的具体现象。
2. 探究式学习：学生可自主改变压边力，并记录毛坯起皱或破裂的临界条件，培养科研思维。
3. 对接产业需求：模拟机再现了真实模具调试中的问题（如压边力不均、润滑不足），缩短学生上岗适应期。
4. 低成本、安全：相比工业压力机，教学机吨位小、速度低、带有防护罩，风险极低且维护简单。

在职业院校、高校材料学院及企业培训中心，这一类教具已成为模具设计与制造、材料成型等专业不可或缺的装备。

四、发展趋势

随着新工科建设和虚拟仿真实验的推进，未来的冲压拉伸教学机将更注重智能化与数字化：

• 传感器嵌入：力传感器、位移传感器实时采集数据，连接平板或电脑绘制载荷-行程曲线。
• 虚实结合：实体模型与数字孪生结合，实物操作双向映射到虚拟环境，进一步降低耗材成本。
• 模块化升级：一套主机可兼容拉伸、冲裁、弯曲等多种模具模块，提高使用效率。
• AR辅助指导：通过增强现实眼镜对模具零件识别、工艺参数进行透视标注，让学习更沉浸。

##

“纸上得来终觉浅，绝知此事要躬行。”冲压拉伸模拟机、冲压拉伸教学机以及模具教学模型等教学用模型及教具，把复杂窒息的冲压车间缩微到课堂桌面，使学生在动手、观察、思考中透彻理解冲压拉伸的全过程。尺有所短，寸有所长——它们无法完全代替工业级试模，但正是这种安全、经济的模拟，为培养高素质的模具工程师播下了最好的种子。
